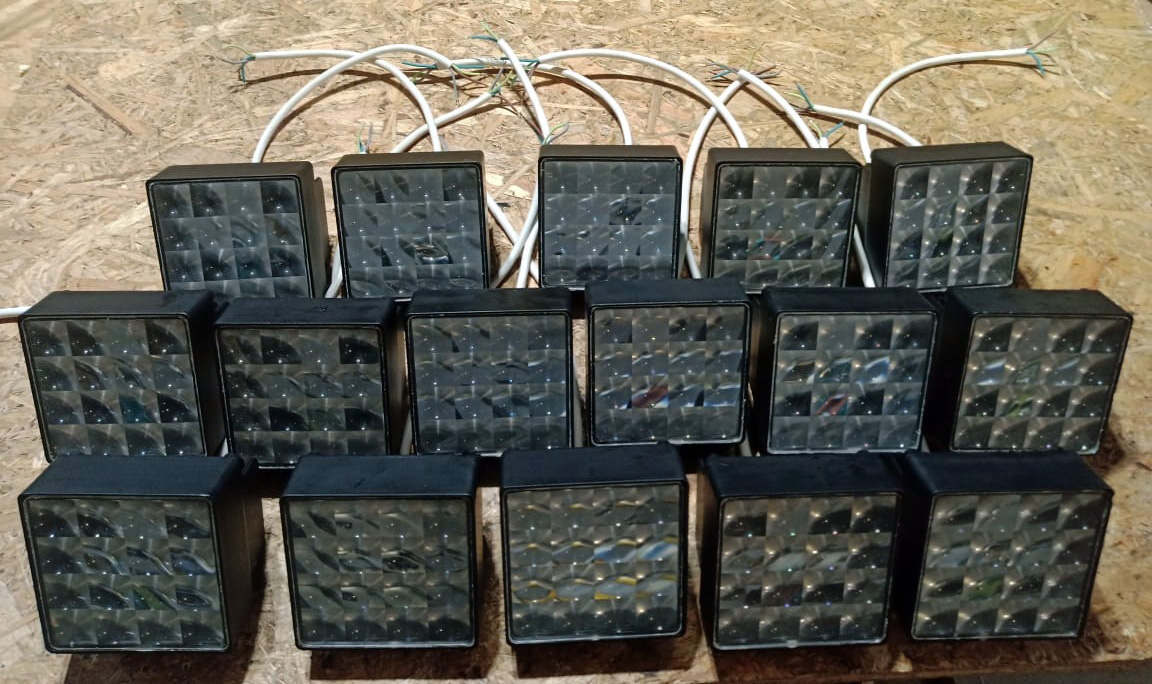

Модуль светодиодный светооптический МСС-100 предназначен для использования в светодиодных световых приборах подвижного состава железных дорог (лобовых прожекторах, буферных фонарях, кузовных светильниках).

Модуль состоит из литого алюминиевого корпуса, внутри которого закреплена плата излучателя. Над платой излучателя в корпус вклеен оптический элемент.

В прожекторном модуле, на оптическом элементе сформированы линзы Френеля, которые фокусируют свет, генерируемый светодиодами, в узкий пучок. В светильнике оптическая пластина является рассеивателем.

Питание модуля МСС-100 и управление его яркостью осуществляется по кабелю, который вводится в корпус через герметичный ввод. Свободный конец кабеля оканчивается либо герметичным разъемом, либо разделанными под пайку концами проводов.

Степень защиты модуля от внешних воздействий IP65 по ГОСТ 14254-96.

Модуль имеет климатическое исполнение УХЛ1 по ГОСТ 15150-69. Рабочая температура окружающей среды от -55°С до +60°С.

Технические характеристики МСС-100

Осевая сила света прожекторного модуля

не менее 75000 кд

Номинальное напряжение питания постоянного тока

24 В

Потребляемая мощность

не более 20 Вт

Цвет свечения модуля

белый, красный

Срок службы до списания

не менее 15 лет

Угол рассеяния луча прожекторного модуля

от 3° до 5°

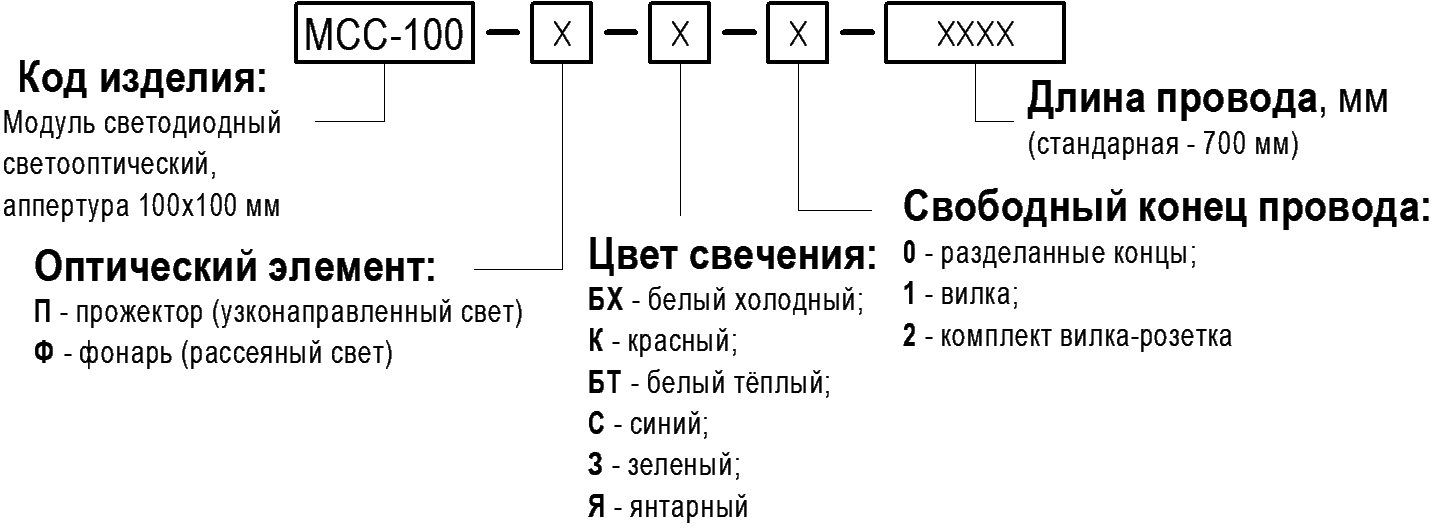

Система кодирования модуля светодиодного светооптического МСС-100:


Длина провода устанавливается при заказе.

Примеры кода при заказе:

МСС-100–П–БХ–2–1000
МСС-100–Ф–К–0–1400
